亜鉛内照式チャンネル
押え縁式の正面発光型
仕様
| 表示面材質 | アクリル乳半 t3mm t5mm |
| 押え縁・底板材質 | 溶融亜鉛メッキ鋼板 t1.0mm |
| 立上り材質 | 溶融亜鉛メッキ鋼板 t0.6mm (手曲げ時は t0.5mm) |
| 接合方法 | ハンダ付け (H500以上は溶接にて補強） |
| 製作許容最大寸法 | 1,100mm x 2,200mm 内（分割無し） 塗装の場合は1,800mm以内 |
| 製作許容最小寸法 | 120mm～ ※1 |
| 立上り寸法 | ～150mm ※2 |
| 仕 上 げ | 素地・塗装・シート貼り・インクジェットシート出力貼り |
※1 文字や書体、 立上り寸法により異なります。
※2 書体や箱文字寸法により異なります。

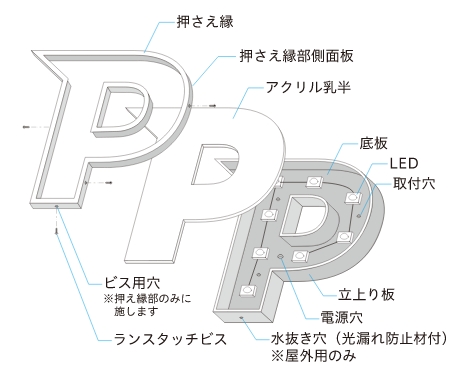

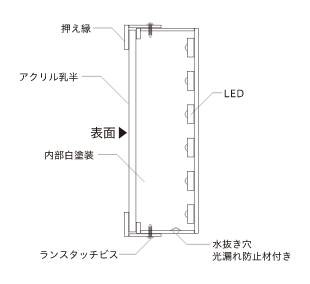

構造
- 長辺のサイズが2,200mm以上の内照式は安全性を考慮して製作不可となります。
- 押え縁の最小幅寸法は7mmとなります。
- 側面のビス穴加工は弊社にて最適と思われる箇所へ穴開けします。
- ビス穴位置はご指定がある場合はご指示ください。
- ビス穴加工は押え縁のみに施します。
- 電源穴や取付穴にご指定がある場合はご指示ください。
- ビス止めは別途になります。（ビスは同梱します）
納品実績
納品したお客様よりご提供いただいた施工事例を一部掲載しております。
注意事項
- 素地の箱文字を塗装後、焼付する場合の温度は80℃の低温で焼付ください。80℃以上の高温で焼付すると表面と立上りの接合部であるハンダが溶けて外れる恐れがあります。
- 素地の箱文字にカッティングシートを貼りこむ場合、ヘアーラインシートや木目調シート等の厚手のシートを貼ることはお控えください。気泡が発生する恐れがあります。
- その他注意事項として【亜鉛箱文字についての注意事項】（PDFファイル）をお読みください。
