PRODUCTS 製品
取付金具
箱文字専用金具
座付ボルト
実用新案登録済
座付ボルト（楕円型）
材質：ステンレス
| a | 20 | 20 | 25 |
| b | 30 | 40 | 50 |
| c | 5 | 6 | 8.5 |
| t | 2 | 2 | 2 |
| 穴径φ | 5φ | 7φ | 7φ |
| L | 50・100 | 50・100 | 50・100 |
| ボルト径M | 4・６・８ | ６・８・10 | 8・10 |
単位：mm
座付ボルト（丸型）
材質：ステンレス
| φ1 | 30 | 40 | 50 |
| c | 5 | 6 | 8.5 |
| t | 2 | 2 | 2 |
| 穴径φ2 | 5φ | 7φ | 7φ |
| L | 50・100 | 50・100 | 50・100 |
| ボルト径M | 4・６・８ | ６・８・10 | 8・10 |
単位：mm
座付ボルト（角型）
材質：ステンレス
| a | 30 | 40 | 50 |
| b | 30 | 40 | 50 |
| c | 5 | 7 | 8 |
| t | 2 | 2 | 2 |
| 穴径φ | 5φ | 7φ | 7φ |
| L | 50・100 | 50・100 | 50・100 |
| ボルト径M | 4・６・８ | ６・８・10 | 8・10 |
単位：mm
座付ボルト（角丸型）
材質：ステンレス
| a | 10 | 12 |
| b | 20 | 25 |
| c | 3.5 | 4.5 |
| t | 1.5 | 1.5 |
| 穴径φ | 5φ | 5φ |
| L | 50・80・100 | 50・80・100 |
| ボルト径M | 4 | 5 |
単位：mm
取付方法
1 . 取付面に原寸原稿を貼り、ドリルで穴位置に穴を開けていきます。
2 . 穴開け後、必要に応じてアンカーを差し込み、取付金具をビスにて固定します。
3 . 浮かし寸法位置までナットをいれておきます。
4 . 箱文字を差し込みナットで固定し、完成。
L型金具
L型金具（2つ穴）
材質：ステンレス
| d | 12 | 15 | 20 |
| b | 30・50・80 | 30・50・80 | 30・50・80 |
| c | 40 | 40 | 40 |
| L | 70・90・120 | 70・90・120 | 70・90・120 |
単位：mm
L型金具（1つ穴）
材質：ステンレス
| d | 12 | 15 | 20 |
| b | 30・50・80 | 30・50・80 | 30・50・80 |
| c | 20 | 20 | 20 |
| L | 50・70・100 | 50・70・100 | 50・70・100 |
単位：mm
取付方法
1 . 取付面に原寸原稿を貼り、ドリルで穴位置に穴を開けていきます。
2 . 穴開け後、L型金具をビスで固定していきます。
3 . 固定したL型金具上に箱文字をビスにて取付けます。
4 . ガタツキ等ないか確認して完成。
アルミLアングル

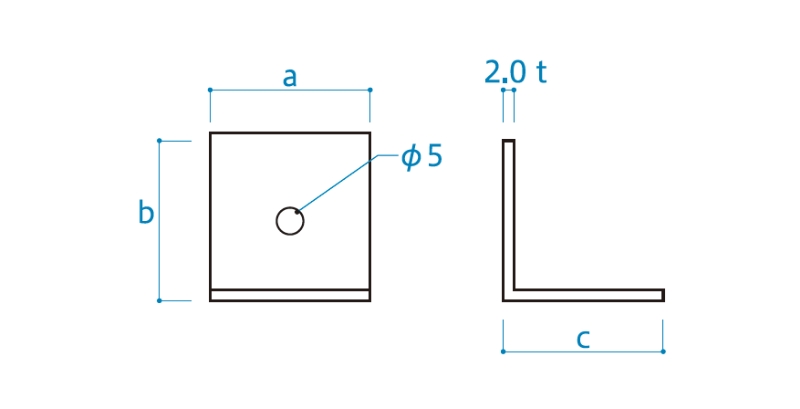

等辺アルミLピース
１つ穴
| a b c | 15×15×15 | 20×20×20 | 25×25×25 |
| t | 2.0 | 2.0 | 2.0 |
単位：mm
2つ穴
| a b c | 30×30×30 | 40×40×40 | 50×50×50 |
| t | 2.0 | 2.0 | 2.0 |
単位：mm
不等辺アルミLピース
１つ穴
| a b | 15×15 | 20×20 | 25×25 |
| c | 30 | 40 | 50 |
| t | 2.0 | 2.0 | 2.0 |
単位：mm
2つ穴
| a b | 30×30 | 40×40 | 50×50 |
| c | 60 | 80 | 100 |
| t | 2.0 | 2.0 | 2.0 |
単位：mm
断面図
